3D-nägemisega mahu mõõtmine: täpsuse ja efektiivsuse ühendamine

Võib 3 2025

Tänapäeva kiirelt muutuvas tööstus- ja logistikakeskkonnas on nõudlus täpsete ja tõhusate mõõtmistehnoloogiate järele suurem kui kunagi varem. Traditsioonilised mahu mõõtmise meetodid jäävad sageli vajaka – kas vajaliku täpsuse puudumisel või toimingute aeglustamisel. 3D-nägemise mahu mõõtmine: tipptasemel lahendus, mis rakendab täiustatud pildistamis- ja tehisintellekti algoritme, et pakkuda nii täpset täpsust kui ka kiiret töötlemist. Olenemata sellest, kas haldate laovarusid, automatiseerite kvaliteedikontrolli või lihtsustate pakkide käitlemist, pakub see tehnoloogia võimsat viisi mahu kiireks ja täpseks mõõtmiseks. Selles artiklis uurime, kuidas 3D-nägemissüsteemid töötavad, millised on nende peamised eelised ja miks need on muutumas revolutsiooniliseks teguriks erinevates tööstusharudes.

Mis on 3D-nägemise mahu mõõtmine?

3D-nägemise mahu mõõtmine on täiustatud tehnoloogia, mis kasutab kaamerate, sügavusandurite ja intelligentsete algoritmide kombinatsiooni objekti kolmemõõtmelise kuju jäädvustamiseks ja selle mahu suure täpsusega arvutamiseks. Erinevalt traditsioonilisest 2D-pildistamisest, mis jäädvustab ainult pikkust ja laiust, koguvad 3D-nägemissüsteemid sügavusteavet objekti täieliku ruumilise mudeli loomiseks.

Süsteem sisaldab tavaliselt struktureeritud valguse, lennuaja või stereonägemise andureid, mis skaneerivad objekti erinevate nurkade alt. Seejärel töödeldakse andmeid tehisintellekti juhitavate algoritmide abil, et genereerida detailne 3D-punktpilv või -võrk. Selle 3D-mudeli põhjal saab süsteem täpselt arvutada objekti mahu, olenemata selle kujust või orientatsioonist.

Võrreldes traditsiooniliste meetoditega, nagu käsitsi mõõtmine joonlaudade või lindiga, on 3D-nägemisega mõõtmine oluliselt kiirem, täpsem ja inimlike vigadeta. See ületab laserskaneerimist ka automatiseerimise, kulutõhususe ja nutikatesse tootmis- ja logistikasüsteemidesse integreerimise lihtsuse poolest. Kuigi laserskannerid pakuvad suurepärast täpsust, vajavad nad sageli pikemat skaneerimisaega ja sobivad vähem suure läbilaskevõimega keskkondadesse.

MRDVS 3D-nägemisega mahu mõõtmise lahendus: peamised eelised

MRDVS-i 3D-nägemisega mahu mõõtmise lahendus pakub täpseid, tõhusaid ja reaalajas mahuandmeid ühe või mitme objekti kohta. See tipptasemel süsteem suurendab tootlikkust erinevates sektorites, alates tööstuslikust tootmisest kuni logistika ja jaotuseni.

Tõhus ja kiire mahu mõõtmine

MRDVS-i lahendus ühendab 3D-nägemise tehisintellekti algoritmidega, et objekti mahtu kiiresti jäädvustada. See pakub madalat veamäära ja tugevat vastupidavust keerukate keskkondade häiretele. See võimaldab usaldusväärset toimimist isegi kiire tempoga tööstus- või logistikakeskkondades, suurendades üldist töövoo kiirust.

Ülitäpne 3D-pildistamine

Täiustatud 3D-rekonstrueerimisalgoritmide abil loob süsteem objektidest detailseid mudeleid suure geomeetrilise täpsusega. See mõõdab täpselt isegi ebakorrapäraste või keerukate kujundite mahtu. See täpsus tagab usaldusväärsed andmed kvaliteedikontrolli, pakendamise või materjalide kasutamise jälgimiseks.

Samaaegne mitme objekti mõõtmine

Süsteem suudab tuvastada ja analüüsida mitut objekti ühes kaadris. See kogub kõigi sihtmärkide kohta samaaegselt 3D-andmeid, võimaldades paralleelseid mahuarvutusi. See funktsioon sobib ideaalselt selliste stsenaariumide jaoks nagu pakkide sorteerimisliinid või lahtiste toodete kontroll.

Kulusäästlik ja skaleeritav

Suhteliselt madala riistvara- ja hooldusvajadusega pakub MRDVS-i lahendus suurepärast investeeringutasuvust. Selle modulaarne disain võimaldab paindlikku integreerimist erinevatesse töövoogudesse. Olenemata sellest, kas tegemist on väikeste ladude või suurte tehastega, skaleerub see tõhusalt teie vajadustega.

3D-nägemise mahu mõõtmise tehnoloogia

3D-nägemise mahu mõõtmise süsteemid kasutavad objektide mahu suure täpsusega jäädvustamiseks, töötlemiseks ja arvutamiseks täiustatud andurite ja keerukate algoritmide kombinatsiooni. Uurime nende süsteemide põhikomponente – andureid, mis jäädvustavad objektiandmeid, ja tehisintellekti algoritme, mis neid töötlevad.

Andurite üksikasjalik selgitus

Objekti 3D-kuju täpseks mõõtmiseks tuginevad 3D-nägemissüsteemid erinevat tüüpi anduritele, mis annavad sügavusteavet. Need andurid töötavad koos, et luua objektist täielik ja täpne 3D-mudel, mis võimaldab täpseid mahuarvutusi. 3D-nägemissüsteemides kasutatavad kõige levinumad anduritüübid on struktureeritud valgus, lennuaeg (ToF)ja stereokaamerad.

Struktureeritud valgussensorid:

Kuidas nad töötavadStruktureeritud valgussensorid projitseerivad objektile rea valgusmustreid (näiteks triipe või võrke). Need mustrid deformeeruvad objekti pinnale jõudes ja sensor jäädvustab need deformatsioonid. Valgusmustrite moonutuste analüüsimise abil arvutab süsteem objekti sügavuse ja kuju.
RakendusedStruktureeritud valgus sobib ideaalselt väikeste ja keskmise suurusega objektide suure täpsusega mõõtmiseks. Seda kasutatakse tavaliselt sellistes rakendustes nagu kvaliteedikontroll, pakendamine ja tööstuslikud kontrollid.

Lennuaja (ToF) andurid:

Kuidas nad töötavadToF-andurid mõõdavad aega, mis kulub valgusel (tavaliselt infrapunal) andurist objektini ja tagasi liikumiseks. Seda ajamõõtmist kasutatakse anduri ja objekti pinna vahelise kauguse arvutamiseks, pakkudes seega sügavusteavet. ToF-andur jäädvustab objekti pinnast ühe võttega tiheda punktpilve, mis võimaldab sellel kiiresti 3D-mudeli luua.
RakendusedLennuajaandureid kasutatakse keskkondades, kus kiirus on ülioluline, näiteks suure läbilaskevõimega tööstuskeskkonnas või logistikaladudes, kus on vaja reaalajas mahu mõõtmist.

Stereo-kaamerad:

Kuidas nad töötavadStereo-nägemine hõlmab kahte või enamat kaamerat, mis on paigutatud erinevate nurkade alla, et jäädvustada objekti kujutisi mitmest vaatepunktist. Neid pilte võrreldes arvutab süsteem sügavusteabe ja rekonstrueerib objekti 3D-mudeli. See jäljendab inimese nägemise toimimist, tuginedes erinevate kaamerate jäädvustatud vaadete erinevusele.
RakendusedStereo-nägemine sobib ideaalselt suuremate objektide või keerukate kujundite jäädvustamiseks, mis nõuavad detailse ruumilise teabe jäädvustamist. Seda kasutatakse tööstusautomaatikas, robootikas ja muudes valdkondades, kus on vaja keerukate kujundite täpseid mõõtmisi.

Täiustatud algoritmid 3D-nägemissüsteemides

Kui andurid on toorandmed jäädvustanud, töötlevad keerukad tehisintellekti algoritmid teavet, et luua objektist detailne 3D-mudel. Need algoritmid on 3D-nägemissüsteemide selgroog, võimaldades neil jäädvustatud andmetest kasulikku mahuinfot eraldada. Vaatleme lähemalt mõningaid peamisi algoritme:

Punktpilve genereerimine:

Mis see onPunktpilv on ruumis asuvate andmepunktide kogum, millest igaüks esindab objekti pinda. Need punktid genereeritakse andurite poolt ja igal punktil on kolm koordinaati: X, Y ja Z. Punktpilved on 3D-mudelite alusandmed.
Kuidas see töötab3D-nägemissüsteem kogub anduritelt sügavusinfot ja loob punktide pilve, mis esindab objekti pinda. Iga punkt vastab objekti kindlale asukohale, luues selle pinnast tervikliku kaardi.
VäljakutsedPunktpilved sisaldavad sageli müra (vead, mis on tingitud andurite piirangutest või keskkonnatingimustest) ja need tuleb enne edasist töötlemist puhastada. Tehisintellekti algoritmidel on selle müra eemaldamisel ja punktpilve täpsuse ja usaldusväärsuse tagamisel võtmeroll.

Võrgusilma modelleerimine:

Mis see onKui punktpilv on genereeritud, on järgmine samm võrgusilma mudeli loomine. See hõlmab punktpilve punktide ühendamist hulknurkadeks, tavaliselt kolmnurkadeks, mis ligikaudselt kirjeldavad objekti pinda. See võrk kujutab objekti kolmemõõtmeliselt.
Kuidas see töötabTehisintellektil põhinevad algoritmid kasutavad täiustatud tehnikaid, näiteks triangulatsioon or pinna rekonstrueerimine punktpilvest võrgustiku moodustamiseks. Võrgu kvaliteet mõjutab otseselt mahu mõõtmise täpsust, kuna täpsem võrgustik jäädvustab objekti pinna peenemaid detaile.
RakendusedVõrgusilma modelleerimine on ülioluline keeruka kuju või ebakorrapäraste pindadega objektide puhul, kuna see tagab, et 3D-mudel esindab täpselt objekti tegelikku geomeetriat.

Mahu hindamise meetodid:

Mis see onKui võrgusilma mudel on loodud, on järgmine samm objekti mahu arvutamine. Mahu hindamise algoritmid võtavad 3D-mudeli (võrgu kujul) ja arvutavad suletud mahu, hinnates pindala ja sisemist geomeetriat.
Kuidas see töötabMahu hindamine hõlmab objekti jagamist väiksemateks segmentideks ehk vokseliteks (3D-piksliteks). Seejärel arvutab algoritm iga segmendi mahu ja koondab tulemused, et saada objekti kogumaht. Keerukamate objektide puhul võib see hõlmata keerukaid integreerimistehnikaid ebakorrapäraste kujudega toimetulekuks.
RakendusedSee protsess on oluline logistika, tootmise ja kvaliteedikontrolli rakenduste jaoks, kus on vaja täpseid mahumõõtmisi ruumikasutuse, varude haldamise ja pakendamise optimeerimiseks.

Andurite ja algoritmide integreerimine täpseks mahu mõõtmiseks

3D-nägemise mahu mõõtmise tõeline jõud peitub andurite ja algoritmide sujuvas integreerimises. Täpsete andurite andmete ja täiustatud töötlemistehnikate kombineerimise abil saab süsteem luua objektide väga detailseid ja täpseid 3D-mudeleid, olenemata nende kujust või suurusest.

Näiteks logistikakeskkonnas võib 3D-nägemissüsteem kasutada lennuaja andurid maatükkide sügavusandmete kiireks jäädvustamiseks võrgusilma modelleerimise algoritmid täpsustada andmeid kasutatavaks 3D-mudeliks. mahu hindamise algoritmid seejärel arvutage täpne maht, mis võimaldab süsteemil optimeerida laopinda ja vähendada transpordikulusid reaalajas.

Võrdlus teiste mõõtmistehnoloogiatega

Laserskaneerimine vs 3D-nägemine

Laserskaneerimine ja 3D-nägemise mõõtmine pakuvad mõlemad täiustatud meetodeid mahu mõõtmiseks, kuid need erinevad oluliselt kiiruse, täpsuse, maksumuse ja integreerituse poolest. Uurime iga tehnoloogia plusse ja miinuseid üksikasjalikumalt.

tunnusjoon	Laserskaneerimine	3D-nägemise mõõtmine
Kiirus	Aeglasem protsess, kuna on vaja skaneerida üksikuid pindu.	Kiirem reaalajas andmete jäädvustamise abil, mis võimaldab kiiret mahu arvutamist.
Täpsus	Väga täpne, kuid võib esineda probleeme peegeldavate pindade ja läbipaistvusega.	Täpne ja järjepidev, toimib hästi keerukate, ebakorrapäraste objektide puhul.
Maksma	Tavaliselt on seadmete ja tarkvara algkulud kõrgemad.	Kulutõhusam madalamate seadistus- ja tegevuskuludega.
Integreerimise lihtsus	Nõuab spetsiaalset infrastruktuuri ja kalibreerimist, mis on dünaamilistes keskkondades sageli keeruline.	Lihtsam integreerimine olemasolevatesse süsteemidesse, eriti tööstuskeskkonnas.
Keskkonnatundlikkus	Tundlik keskkonnatingimuste, näiteks valguse ja tolmu suhtes, mis mõjutab andmete kvaliteeti.	Võib olla keskkonnateguritele vastupidavam tänu täiustatud algoritmidele, mis tulevad toime erinevate tingimustega.
Keerukus	Keerukas seadistamine ja kasutamine, mis nõuab erikoolitust.	Kasutajasõbralik ja vähem keerukas, nõuab sageli minimaalset koolitust.
Läbilaskevõime	Sobib kõige paremini väiksemate objektide või aeglaste keskkondade jaoks.	Ideaalne suure läbilaskevõimega keskkondadesse, kus on vaja samaaegselt mitut objekti käsitseda.

Võtmehoidjad:

Laserskaneerimine on tuntud oma suure täpsuse ja detailsete mõõtmiste poolest, kuid kipub olema aeglasem, kallim ja suure läbilaskevõimega vajaduste jaoks vähem paindlik.
3D-nägemise mõõtminepakub seevastu kiiremat ja kulutõhusamat lahendust, mida on lihtsam integreerida kaasaegsetesse tootmis- ja logistikasüsteemidesse. See sobib paremini keskkondadesse, mis nõuavad mitme objekti kiiret ja samaaegset mõõtmist.

Traditsioonilised meetodid vs. 3D-nägemine

Kuigi traditsioonilised käsitsi mõõtmise meetodid, nagu mõõdulindid, joonlauad ja nihikud, on olnud olemas sajandeid, jäävad need 3D-nägemismõõtesüsteemide võimalustega võrreldes alla, eriti täpsuse, tõhususe ja skaleeritavuse osas.

tunnusjoon	Traditsioonilised meetodid (mõõdulint, joonlaud, nihik)	3D-nägemise mõõtmine
Täpsus	Kalduvus inimlikele vigadele, eriti ebakorrapäraste või raskesti ligipääsetavate kujundite puhul.	Suur täpsus minimaalse veaga isegi keerukate ja ebakorrapäraste objektide puhul.
Kiirus	Aeganõudev, eriti suurte koguste või mitmemõõtmeliste objektide mõõtmisel.	Objektide reaalajas mõõtmine, mis võimaldab kiiremat andmete jäädvustamist.
Efektiivsus	Nõuab iga mõõdetud objekti jaoks käsitsi tööd, mis aeglustab töövoogu.	Automatiseeritud, mis vähendab käsitsitöö vajadust ja suurendab läbilaskevõimet.
Skaalautuvus	Suurte ettevõtete jaoks on keeruline skaleerida, suuremate mahtude jaoks on vaja rohkem töötajaid.	Lihtsalt skaleeritav, võimeline käsitlema suuri objektimahtusid ilma töömahu proportsionaalse suurenemiseta.
Maksma	Madalad esialgsed kulud, kuid võivad kaasa tuua kõrgemad pikaajalised tööjõukulud ja tegevuse ebaefektiivsuse.	Suurem alginvesteering, kuid madalamad käimasolevad tegevuskulud ja vähem tööjõudu.
järjepidevus	Inimeste varieeruvuse ja subjektiivsuse tõttu on tulemused ebajärjekindlad.	Järjepidevad ja korduvad tulemused ilma inimese sekkumiseta.
Kasutamine keerulistes keskkondades	Piiratud võime täpselt mõõta keerukaid või ebakorrapärase kujuga objekte.	Saab hõlpsalt mõõta keerulisi, ebakorrapäraseid või isegi dünaamilisi objekte reaalajas.

Võtmehoidjad:

Traditsioonilised meetodid on töömahukamad ja altid ebatäpsustele, eriti suuremate koguste või keerukate objektide mõõtmisel.
3D-nägemise mõõtmine automatiseerib protsessi, pakkudes kiiremaid, täpsemaid ja järjepidevamaid tulemusi, mistõttu sobib see paremini suuremahuliste rakenduste ja skaleeritavust nõudvate keskkondade jaoks.

3D-nägemise mahu mõõtmise rakendusstsenaariumid

MRDVS-i 3D-nägemisega mahu mõõtmise lahendus on laialdaselt kasutatav erinevates tööstusharudes, pakkudes täpseid ja tõhusaid tulemusi, mis parandavad logistika, laonduse, tootmise ja muu tegevust. Allpool on toodud mõned peamised rakendusstsenaariumid:

Paki mahu mõõtmine

Logistika- ja jaotuskeskustes võimaldab süsteem pakkide mahtude kiiret ja täpset mõõtmist. See aitab optimeerida pakendamist, maksimeerida sõidukite laadimise efektiivsust ja vähendada transpordikulusid. Automatiseeritud mõõtmine kiirendab ka sorteerimisprotsesse ja minimeerib käsitsi käitlemise vigu.

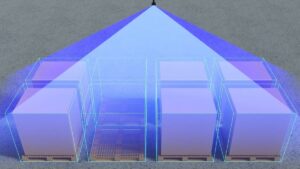

Kaubaaluste kaupade mahu mõõtmine

Ladustamise ja transpordi ajal tagab kaubaaluste mahu mõõtmine täpse ruumiplaneerimise ja varude kontrolli. Süsteem pakub reaalajas andmeid paremate virnastamisstrateegiate, lao paigutuse optimeerimise ja transpordi ajastamise jaoks, suurendades üldist tegevuse efektiivsust.

Kaubaveomahu arvutamine

Saatmise ja varude haldamise jaoks on kaubamahu täpne arvutamine oluline kulude hindamiseks ja ruumi kasutamiseks. Olenemata sellest, kas tegemist on arvelduse või konteinerite laadimise eesmärgil, tagab 3D-süsteem usaldusväärsed mõõtmised, mis toetavad täpset logistikaplaneerimist ja vähendavad raiskamist.

Puistematerjali mahu mõõtmine

Tööstuslikes tootmiskeskkondades võimaldab lahendus reaalajas jälgida hunnikutes või prügikastides hoitavate toorainete või valmistoodete mahtu. See hõlbustab paremat varude jälgimist, automatiseeritud materjalide käitlemist ja tootmise planeerimist, vähendades samal ajal sõltuvust käsitsi kontrollidest.

Lennujaama pagasi mahu mõõtmine

Lennujaamades saab süsteem kiiresti ja automaatselt mõõta reisijate pagasi mahtu. See parandab pagasikäitlemise tõhusust, vähendab reisijate ooteaegu ning toetab õiglast ja täpset pagasitasude hindamist. See integreerub hõlpsalt ka automatiseeritud registreerimis- ja turvaprotsessidesse.

Järeldus

3D-nägemise mahu mõõtmine on tööstusharudes revolutsiooniliselt muutmas, ühendades enneolematu täpsuse erakordse efektiivsusega. Oma võimega mõõta objektide mahtu reaalajas kiiresti ja täpselt, parandab see tehnoloogia töövooge, minimeerides samal ajal vigu ja kulusid. Olgu tegemist logistika, tootmise või laondusega, 3D-nägemise süsteemid muudavad ettevõtete ruumihaldust, parandavad tootlikkust ja sujuvamaks muudavad protsesse. Üks selline uuenduslik lahendus, MRDVS, on teerajaja tipptasemel 3D-nägemissüsteemide pakkumisel, mis tagavad suure täpsuse ja kiiruse. Kuna tööstusharud otsivad jätkuvalt nutikamaid lahendusi, on 3D-nägemise mahu mõõtmine, mida toetavad sellised lahendused nagu MRDVS, innovatsiooni esirinnas, edendades tõhusust ja täpsust kõikjal.
